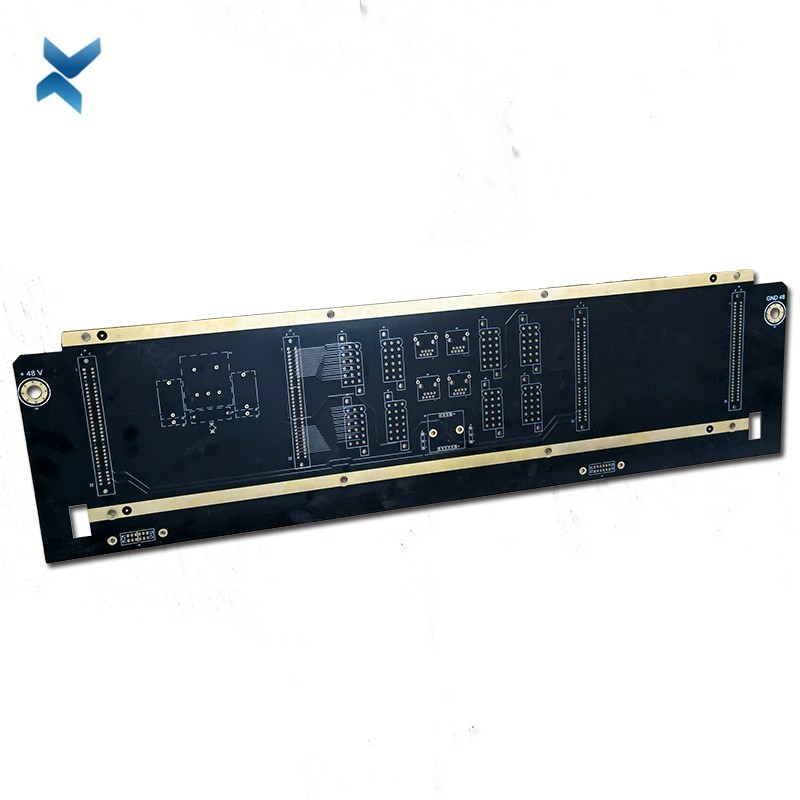

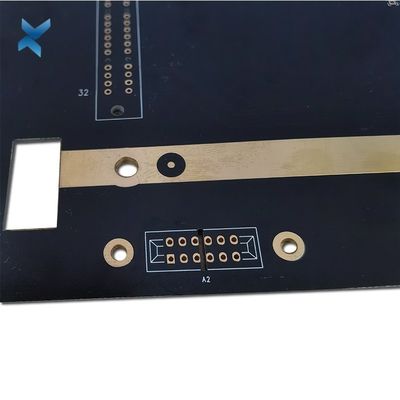

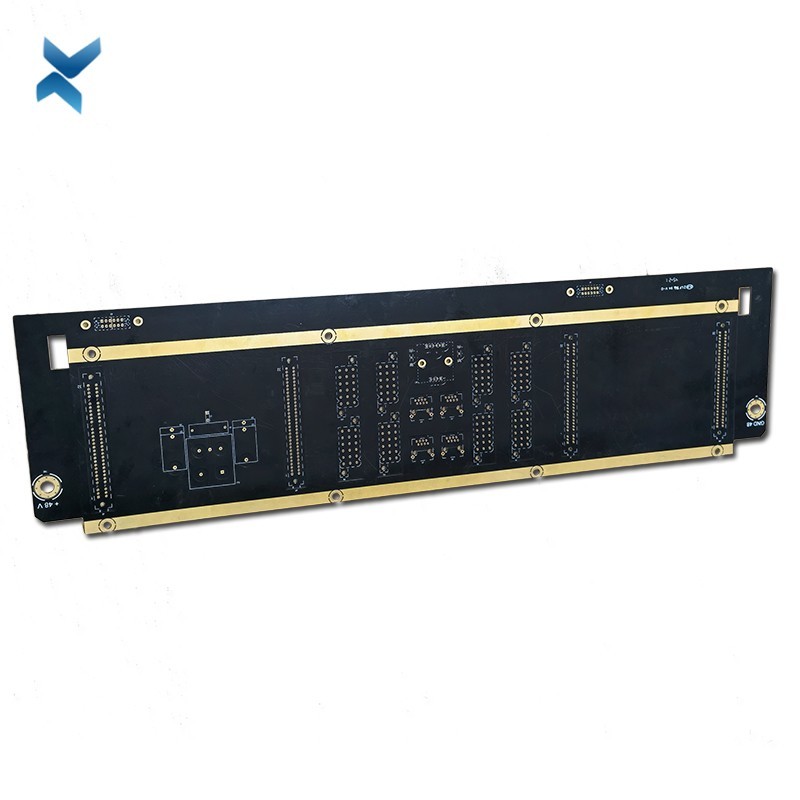

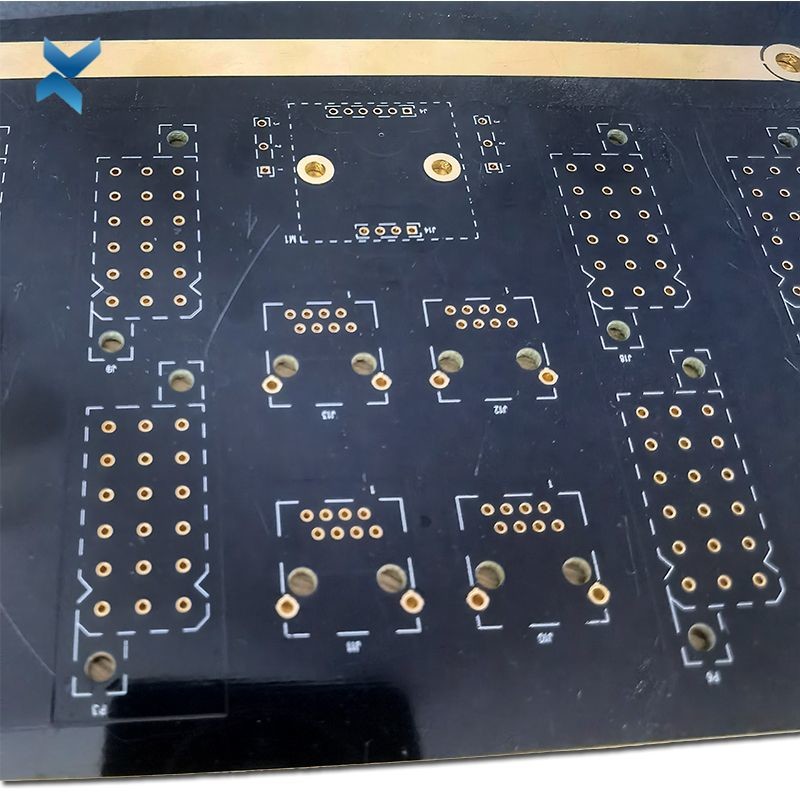

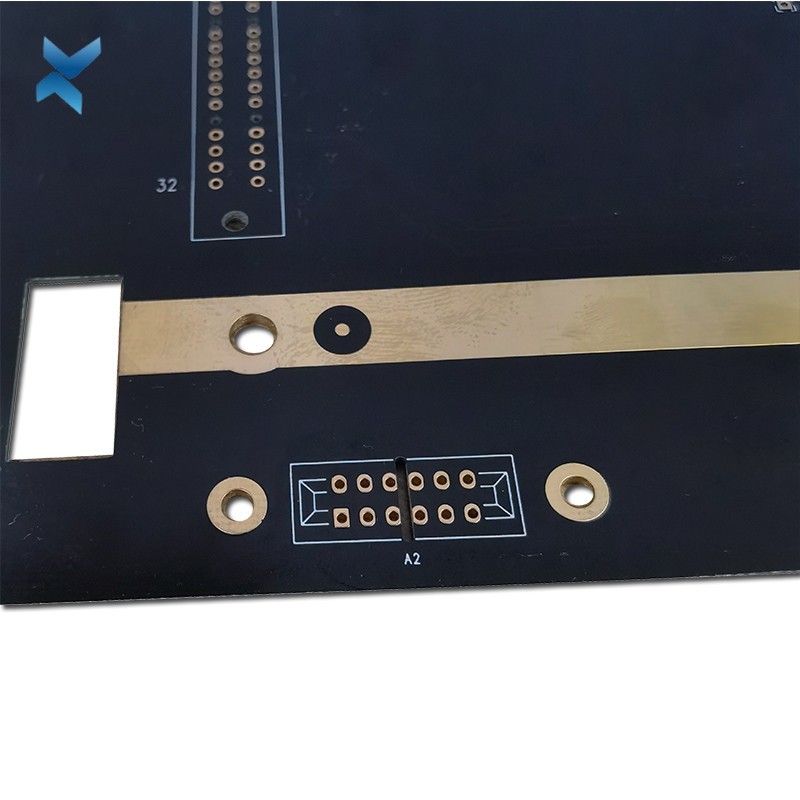

Industrielle schnelle Drehung PWB-Versammlung 10 Schichten für e-Auto-Bahnsystem

  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
  • Industrial Fast Turn PCB Assembly 10 Layers For E Car Railway System
Herkunftsort SHENZHEN
Markenname YScircuit
Zertifizierung ISO9001,UL,REACH, RoHS
Modellnummer YS-LS-0002
Min Bestellmenge 1-teilig
Preis 0.04-5$/piece
Verpackung Informationen Schäumen Baumwolle + Karton + Bügel
Lieferzeit 2-8 Tage
Zahlungsbedingungen T/T, Paypal, Alibaba-Lohn
Versorgungsmaterial-Fähigkeit 251.000 Quadratmeter/Jahr

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Material FR4 Größe 68 * 18cm
Prozess Immersionsgold/-splitter Oberflächenveredelung HASL/HASL-LF/ENIG/OSP
Schichten 10 Schichten Stärke 2,4 mm
Anwendung Eisenbahnsystem Name Bahnsystemplatine
Markieren

Industrielle schnelle Drehung PWB-Versammlung

,

Schnelle Drehung PWB-Versammlung 10Layers
Hinterlass eine Nachricht
Produkt-Beschreibung

YScircuit PWB 10 überlagert schnelle Lieferungs-Druck-Leiterplatte für E-Auto



In schneller Drehung PWB-Herstellung zu suchen was,

Wenn Sie im Markt für schnelle Drehung PWB-Herstellung sind, ist TIMING kritisch.

Jedoch ist Geschwindigkeit nicht alles – Qualität ist gerade, wie wichtig während jeder Phase des Herstellungsverfahrens, von der Erstausführung zur Massenproduktion.



Bei YScircuit stellen wir Geschwindigkeit zur Verfügung, ohne Qualität zu opfern.

Unsere inländischen und Offshoreproduktionsanlagen und hochmodernen Produktionsfähigkeiten geben Ihnen Luftfahrtqualität zu Einheitspreisen.

Von den einfachen Prototypen, zum von Arbeitsläufen abzuschließen, erhalten wir die Arbeit erledigt auf Ihrer Zeitachse mit einer Einschaltzeit-Garantie 100%.



Bloße Brett-normalerweise Lieferfrist YScircuit
layer-/m² S<1㎡ S<3㎡ S<6㎡ S<10㎡ S<13㎡ S<16㎡ S<20㎡ S<30㎡ S<40㎡ S<50㎡ S<65㎡ S<85㎡ S<100㎡
1L 4wds 6wds 7wds 7wds 9wds 9wds 10wds 10wds 10wds 12wds 14wds 15wds 16wds
2L 4wds 6wds 9wds 9wds 11wds 12wds 13wds 13wds 15wds 15wds 15wds 15wds 18wds
4L 6wds 8wds 12wds 12wds 14wds 14wds 14wds 14wds 15wds 20wds 25wds 25wds 28wds
6L 7wds 9wds 13wds 13wds 17wds 18wds 20wds 22wds 24wds 25wds 26wds 28wds 30wds
8L 9wds 12wds 15wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
10L 10wds 13wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
12L 10wds 15wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
14L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
16L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds



YScircuit PWB-Herstellung beschleunigen am schnellsten Lieferfrist
  0-0.5m2 0.5-1m2 1-3m2 3-5m2 5-10m2
1-2L 24H 24H 3wds 4wds 5wds
4L 24H 48H 4wds 5wds 6wds
6L 48H 48H 4wds 6wds 6wds
8L 48H 36H 5wds 6wds 8wds



Industrielle schnelle Drehung PWB-Versammlung 10 Schichten für e-Auto-Bahnsystem 0

YScircuit PWB-Fähigkeiten
Sachwortverzeichnis Massenreihe Kleine Reihe Probe
Grundmaterial FR4 Normaler Tg Shengyi S1141, KB6160 (nicht passend für bleifreien Prozess)
Mittlerer Tg Für HDI multi Schichten: SY S1000H, ITEQIT158.TU-662
Hoher Tg Für starkes Kupfer hohe Schicht: SY S1000-2; ITEQIT180A; ISOLA: FR408R; 370HR; TU-752;
Halogen frei Mittlerer Tg: SYS1150G.H160HF; hoher Tg: SYS1165
Hohes CTI CTl≥600 SY S1600
Hochfrequenz Rogers, ARION, takonisch, SY SCGA-500.S7136
Hohe Geschwindigkeit SYS7439, TU-862HF.TU-872SLK; ISOLA: l-Speed.1-Tera@MT40;
Flex Materia Basis Kleber-frei: Du Pont AK XingyangW-artig, Panosonic RF-775;
Coverlay SY SF305C.Xingyang O-artig
Spezielle pp. Kein Fluss pp.: VT-447IF.Taiguang 370BL ARION 49N
Keramisches gefülltes klebendes sheetRogers4450F
PTFE klebendes sheetArion6700.Taconic FR-27/FR-28
Doppelseitige Beschichtung PExingyang N-1010TF-mb
Metallfuß Berguist-Al-Basis, chaosun Al-Basis, copperbase
Speziell Hohe Hitzebeständigkeitsstarrheit Pl: TenghuiVT-901.Arion85N.SY S260 (Tg250)
Hohes thermisches conductivty Material: 92ML
Reines keramisches matenal: ehemaliger Student keramisch. Aluminium-Nitrid-Keramik
BT-Material: Taiwan Nanya NGP-200WT
Schichten FR4 20 36 48
Rigid8Flex/(Flex) 16(6) 16(6) 24(6)
Hochfrequenzmischlaminierung 12 12 20
100% PTFE 6 6 10
HDI 4 Schritte 4 Schritte 4 Schritte
Technisches lndex Massenreihe Kleine Reihe Probe
Lieferungs-Größe Maximal (Millimeter) 1200*560 1200*560 1200*560
(Millimeter) Minute (Millimeter) 20*20 10" 10 5*10
Endbrettstärke Maximal (Millimeter) 10
Minute (Millimeter) 0,3
Breite/Gap Inner (Mil) Niedriger Fassbinder 0.5OZ: 3/3 niedriges Kupfer 1.0OZ: Niedriges copoer 4/42.0OZ: 516
Niedriger Fassbinder 3.0OZ: 7/9 niedriges Kupfer 4.0OZ: 8/12 niedriges Kupfer 5.0OZ: 10/15
Basecooper 6.0OZ: 12/18 basecopper 10OZ: 18/24 niedriges Kupfer 12OZ: 20/28
Äußer (Mil) Niedriges Kupfer 1/3OZ: 3/3 niedriges Kupfer 0.5OZ: 4/4 niedriges Kupfer 1.0OZ: 5/5
Niedriger Fassbinder 2.0OZ: 6/8 niedriges Kupfer 3.0OZ: 7/10 niedriges Kupfer 4.0OZ: 8/13
Niedriger Fassbinder 5.0OZ: 10/16 niedriges Kupfer 6.0OZ: 12/18 niedriges Kupfer 10OZ: 18/24
Niedriges Kupfer 12OZ: niedriges Kupfer 20/28150Z: 24/32
Linienbreite
Toleranz		 >5,0 Mil ±20% ±20% ±1.0mil
≤5.0 Mil ±1.0mil ±1.0mil ±1.0mil
Bohrung Minutenlaser (Millimeter) 0,1 0,1 0,1
Minute CNC (Millimeter) 0,2 0,15 0,15
Maximaler CNC-Bohrer (Millimeter) 6,5 6,5 6,5
Min Half Hole (Millimeter) 0,5 0,4 0,4
PTH-Loch (Millimeter) Normal ±0.1 ±0.075 ±0.075
Drücken des Lochs ±0.05 ±0.05 ±0.05
Loch-Winkel (konisch) Breite oberen diameters≤6.5mm: 800,900,1000,1100: Breite oberen diameters≤65mm: 900;
Frecision von Tiefe-Steuerung Bohrung (Millimeter) ±0.10 ±0.075 ±0.05
Zahl von blinden CNC-Löchern von einem sidd ≤2 ≤3 ≤4
Minimum über Lochabstand (unterschiedliches Netz, Militär, medizinisches, Automobil) Millimeter 0,5 0,45 0,4
Minimum über den Abstand (unterschiedliches Netz, allgemeine industrielle Steuerung und Verbraucher elektronisch) von Millimeter 0,4 0,35 0,3





YScircuit-Druck-Leiterplatte-Produktionsverfahren

流程图





PWB kommen voran

Zu wie einen guten PWB-Stapel-Oben macht? - Nachricht-Blog - Headpcb--Berufs-PWB Service Provider

Industrielle schnelle Drehung PWB-Versammlung 10 Schichten für e-Auto-Bahnsystem 3

Industrielle schnelle Drehung PWB-Versammlung 10 Schichten für e-Auto-Bahnsystem 4

Industrielle schnelle Drehung PWB-Versammlung 10 Schichten für e-Auto-Bahnsystem 5

Industrielle schnelle Drehung PWB-Versammlung 10 Schichten für e-Auto-Bahnsystem 6

Industrielle schnelle Drehung PWB-Versammlung 10 Schichten für e-Auto-Bahnsystem 7



FQA



1. Was wünschen ein bisschen PWB Sie?
Wir versehen Sie nett mit verschiedenen PWB-Produkten, seinen einschließlich normales PWB (1-20Layer), schwerer Fassbinder Board, hartes Gold
Brett, FPC, Flex-steifes Brett, HDI und Metall-PWB usw. Für Probe für Bändchen und für stellen Sie in Serienfertigung her.



2. Haben Sie eine Mindestbestellmenge?
Ja fordern wir alle internationalen Aufträge, ein laufendes MOQ zu haben.

Wenn Sie schauen, um aber in den viel kleineren Quantitäten wiederzuverkaufen, empfehlen wir Sie überprüfen heraus unsere Website.



3. Was ist die durchschnittliche Vorbereitungs- und Anlaufzeit?
Für Proben ist die Vorbereitungs- und Anlaufzeit über 4days.

Für Massenproduktion ist die Vorbereitungs- und Anlaufzeit 8-12 Tage, nachdem sie die Ablagerungszahlung empfangen hat.

Die Vorbereitungs- und Anlaufzeiten werden effektiv, wenn (1) wir Ihre Ablagerung empfangen haben, und (2) haben wir Ihre endgültige Zustimmung für Ihre Produkte.

Wenn unsere Vorbereitungs- und Anlaufzeiten nicht mit Ihrer Frist arbeiten, gehen Sie bitte über Ihre Anforderungen mit Ihrem Verkauf hinaus.

In allen Fällen versuchen wir, Ihren Bedarf unterzubringen. In den meisten Fällen sind wir in der Lage, so zu tun.



4. Können Sie PCBs in einer kurzen Zeit, 2-3days zum Beispiel beenden?
Wir können PWB-Herstellung beschleunigen und den Job innerhalb 2-3 Werktage beenden. Aber es gibt Eilgebühren.


5. Können Sie die relevante Dokumentation liefern?
Ja können wir die meiste Dokumentation einschließlich Analysenzertifikate/Übereinstimmung zur Verfügung stellen; Versicherung; Ursprung und andere Ausfuhrmeldungen wo erforderlich.
