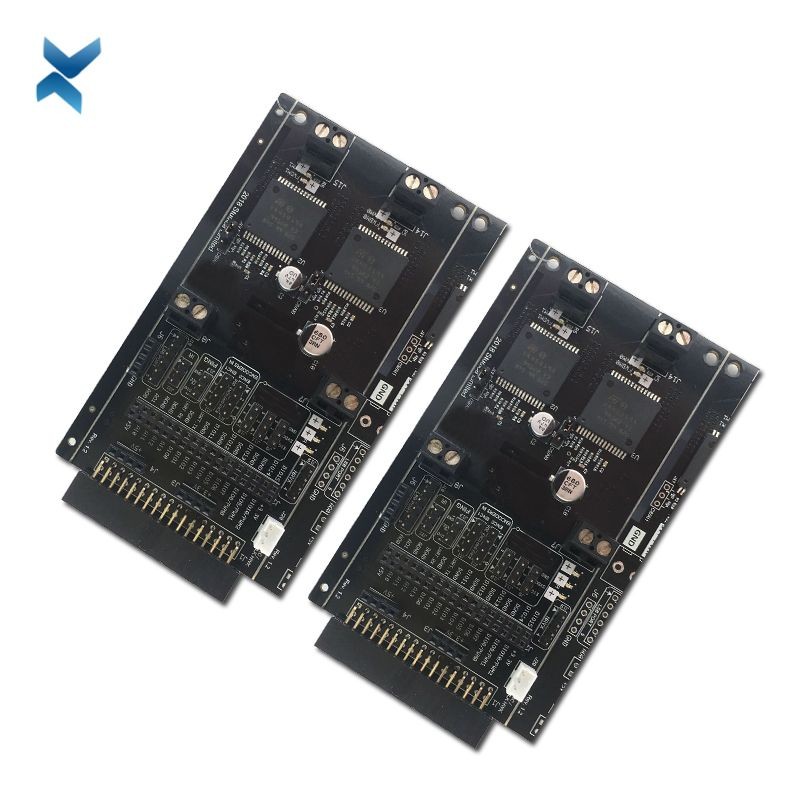

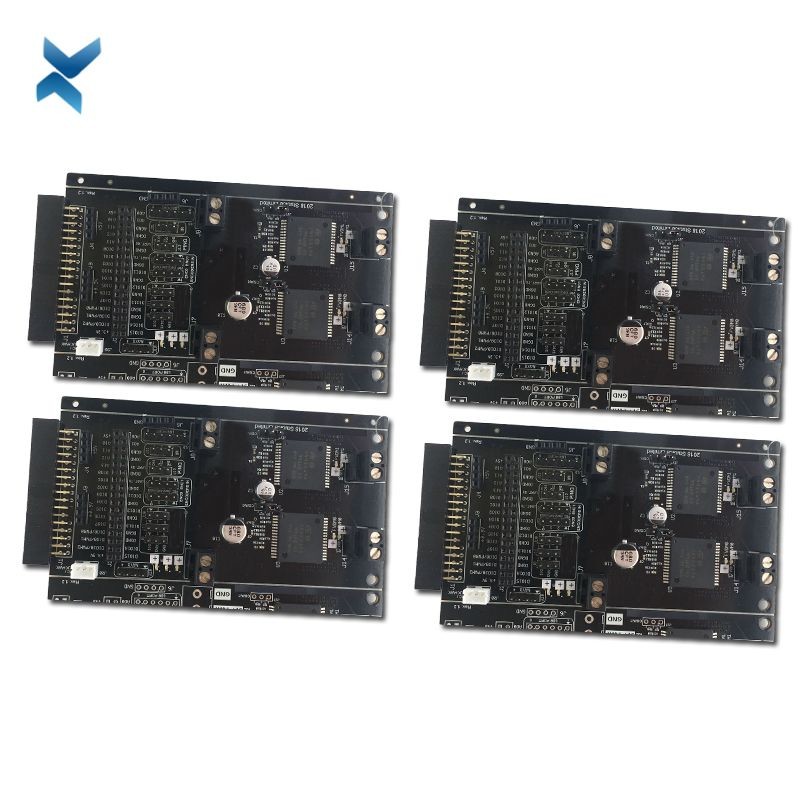

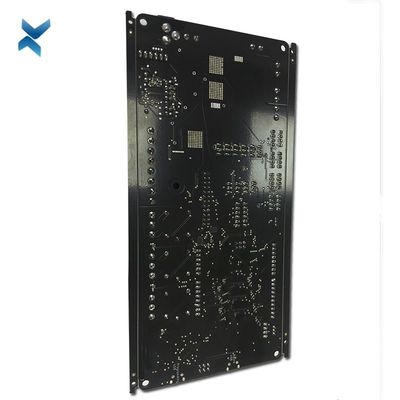

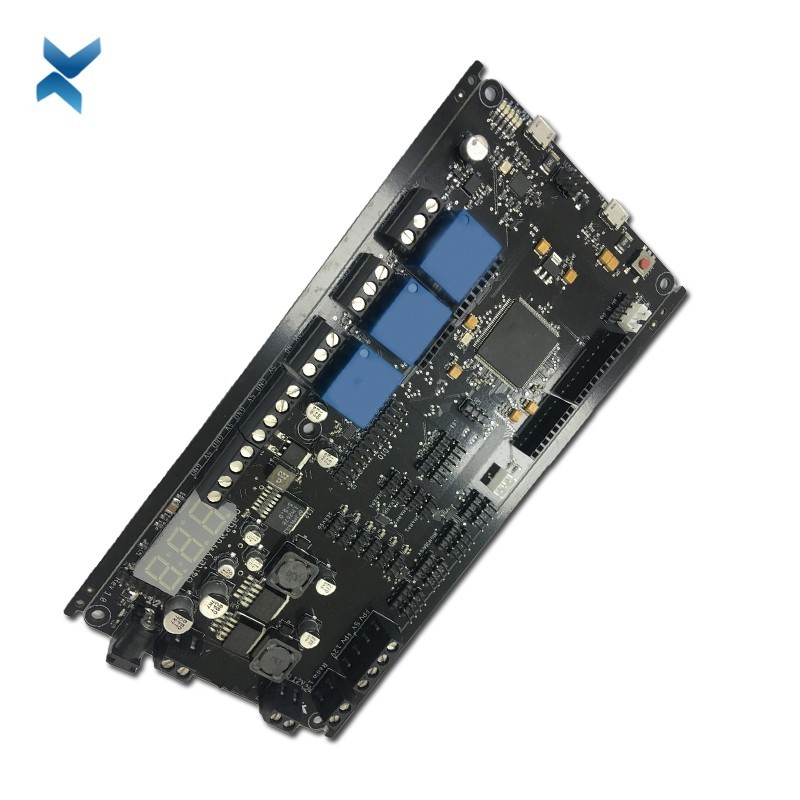

Mehrschichtige Leiterplatte PCBA PWB-Versammlung für Elektronikflachbaugruppe
Herkunftsort | SHENZHEN |
---|---|
Markenname | YScircuit |
Zertifizierung | ISO9001,UL,REACH, RoHS |
Modellnummer | YSPCBAC-0010 |
Min Bestellmenge | 1-teilig |
Preis | 0.04-5$/piece |
Verpackung Informationen | Schäumen Baumwolle + Karton + Bügel |
Lieferzeit | 2-8 Tage |
Zahlungsbedingungen | T/T, Paypal, Alibaba-Lohn |
Versorgungsmaterial-Fähigkeit | 251.000 Quadratmeter/Jahr |

Kontaktieren Sie mich für kostenlose Proben und Coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xMaterial | FR4 | Größe | Entsprechend Kunden-Antrag |
---|---|---|---|
Prozess | Immersionsgold/-splitter/-versammlung | Oberflächenveredelung | HASL/HASL-LF/ENIG |
Kupferne Stärke | 0.5OZ-6OZ | Produkt-Name | Leiterplatteversammlung |
Anwendung | Unterhaltungselektronik | Art | Elektronisches Brett |
Markieren | Mehrschichtige Leiterplatte PCBA,Leiterplatte PCBA PWB-Versammlung,Elektronik PCBA PWB-Versammlung |
Kundenspezifisches mehrschichtiges der PWB-Fabrik-Druck-Leiterplatte-PCBA aller PWB-Verkaufs-Versammlungs-Entwurf und Herstellung
Teil 1: Was ist ein PCBA?
Leiterplatte-Versammlung ist ein Ausdruck, der auf die Leiterplatten sich bezieht, die mit elektronischen Bauelementen wie Kondensatoren, Widerständen und IC (integrierter Schaltung) zusammengebaut werden. Ein PCBA kann ein Halbprodukt von allem, von einem LED-Licht zu einem elektronischen LKW sein. Die Integration von PCBAs ist das System eines komplexen elektrischen Produktes. Wenn PCBAs mit Einschließungen installiert sind, werden sie Kastengestalten oder -endprodukte.
Um zu garantieren dass die Verbindung ausreichend arbeitet, werden Materialien in eine leere Leiterplatte und kontrollierten um ihre Leistung zu prüfen geschweißt oder eingefügt.
Ein bloßes PWB besteht aus einem Blatt, das durch ein Isoliermaterial, eine kupferne Folie und eine Beschichtung gebildet wird, um das Kupfer vor Korrosion zu schützen. Während ein PCBA mit allen zusammengebauten elektronischen Bauelementen angebracht wird.
Heutzutage können fast alle Komponenten Oberflächen sein angebracht an den Leiterplatten. Durch-Lochtechnologie ist aber immer weniger in PWB-Versammlung noch gebräuchlich.
Teil 2: Wie man ein kundenspezifisches PCBA erhält
In diesem Abschnitt haben wir einen Blick an, wie man ein kundenspezifisches PCBA schafft.
Step1. Der erste Schritt, wenn er ein kundenspezifisches PWB entwirft, ist, wenn er einen schematischen Aufbau schafft.
Die erforderliche Komponente wird auf ein Segeltuch gesetzt und ihre Stifte werden mit Linien angeschlossen, die die elektrischen Verbindungen darstellen. Die Komponenten normalerweise werden von einer Teilbibliothek genommen, die ein Teil der Entwurfs-Software ist.
Es gibt möglicherweise mehrfache Veränderungen der gleichen Komponenten abhängig von der Art des Pakets, das benutztes z.B. Doppelreihengehäuse oder ein Oberfläche-angebrachter Chip ist. Die Pakete, scheinen möglicherweise die selben im schematischen Aufbau aber sind in der Planansicht sehr unterschiedlich, in der das Brett wirklich entworfen ist.
Abgesehen von den Komponenten und ihren elektrischen Verbindungen werden Energie und Bodensignale auch benötigt. Auch Verbindungsstücke müssen auf das PWB gesetzt werden, um einen Platz für Energie und Boden zu machen. Das Brett wird auch angefordert, an externe Geräte wie Potenziometer und LED etc. angeschlossen zu werden.
YScircuit HDI Herstellungsfähigkeitsüberblick PWBs | |
Eigenschaft | Fähigkeiten |
Schicht-Zählung | 4-60L |
Verfügbare HDI PWB-Technologie | 1+N+1 |
2+N+2 | |
3+N+3 | |
4+N+4 | |
5+N+5 | |
Irgendeine Schicht | |
Stärke | 0.3mm-6mm |
Minimale Linienbreite und Raum | 0.05mm/0.05mm (2mil/2mil) |
BGA-NEIGUNG | 0.35mm |
Minimale Laser gebohrte Größe | 0.075mm (3nil) |
Minimale mechanische gebohrte Größe | 0.15mm (6mil) |
Längenverhältnis für Laser-Loch | 0.9:1 |
Längenverhältnis für durchgehendes Loch | 16:1 |
Oberflächenende | HASL, bleifreies HASL, ENIG, Immersions-Zinn, OSP, Immersions-Silber, Goldfinger, galvanisierendes hartes Gold, selektives OSP, ENEPIG.etc. |
Über Fülle-Wahl | Über wird überzogen und gefüllt entweder mit leitfähigem oder nicht leitfähigem Epoxy-Kleber dann bedeckte mit einer Kappe und überzog vorbei |
Kupfer gefüllt, Silber gefüllt | |
Laser über kupfernes überzogen geschlossen | |
Ausrichtung | ±4mil |
Lötmittel-Maske | Grün, rot, blau, weiß, schwarz, Purpur, Matte Black, Matt-green.etc. |
layer-/m² | S<1㎡ | S<3㎡ | S<6㎡ | S<10㎡ | S<13㎡ | S<16㎡ | S<20㎡ | S<30㎡ | S<40㎡ | S<50㎡ | S<65㎡ | S<85㎡ | S<100㎡ |
1L | 4wds | 6wds | 7wds | 7wds | 9wds | 9wds | 10wds | 10wds | 10wds | 12wds | 14wds | 15wds | 16wds |
2L | 4wds | 6wds | 9wds | 9wds | 11wds | 12wds | 13wds | 13wds | 15wds | 15wds | 15wds | 15wds | 18wds |
4L | 6wds | 8wds | 12wds | 12wds | 14wds | 14wds | 14wds | 14wds | 15wds | 20wds | 25wds | 25wds | 28wds |
6L | 7wds | 9wds | 13wds | 13wds | 17wds | 18wds | 20wds | 22wds | 24wds | 25wds | 26wds | 28wds | 30wds |
8L | 9wds | 12wds | 15wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
10L | 10wds | 13wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
12L | 10wds | 15wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
14L | 10wds | 16wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
16L | 10wds | 16wds | 17wds | 18wds | 20wds | 20wds | 22wds | 24wds | 26wds | 27wds | 28wds | 30wds | 30wds |
